Khi cần tạo ren ngoài trên một đoạn trục hoặc thanh ty để bắt đai ốc, bàn ren là dụng cụ cầm tay nhanh và rẻ nhất. Nhưng cắt ẩu thì ren dễ bị côn, bị tuôn hoặc mẻ răng bàn ren. Bài viết này giải thích bàn ren là gì, các loại bàn ren thường gặp, cách chuẩn bị đường kính phôi, sáu bước cắt ren đúng cách, cách chỉnh bàn ren xẻ rãnh cho ren đạt dung sai, và những lỗi hay gặp.
Bàn ren là gì?

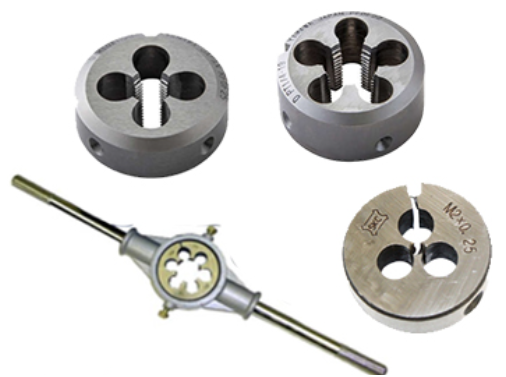

Bàn ren là dụng cụ cắt ren ngoài trên trục, thanh tròn hoặc bulông. Về cơ bản nó là một khối thép gió (HSS) hình tròn hoặc lục giác, giữa có lỗ ren gia công sẵn theo đúng một quy cách, xung quanh khoan vài lỗ tạo thành lưỡi cắt và rãnh thoát phoi.
Bàn ren được lắp vào tay quay bàn ren (còn gọi là bàn cắp hay khung quay), rồi xoay quanh phôi. Mỗi vòng xoay, bàn ren tự tiến vào theo bước ren và bóc thêm một lớp kim loại cho tới khi ren đủ chiều cao. Bàn ren cắt ren ngoài, còn taro cắt ren trong lỗ; hai dụng cụ này bù cho nhau.
Các loại bàn ren thường gặp
| Loại bàn ren | Đặc điểm | Dùng khi |
|---|---|---|
| Bàn ren tròn liền | Khối tròn kín, không xẻ rãnh, đường kính cắt cố định | Cắt ren phổ thông, không cần chỉnh dung sai |
| Bàn ren tròn xẻ rãnh | Có một rãnh cắt hở, chỉnh nới rộng hoặc bóp lại bằng vít trên tay quay | Cần chỉnh ren từ lỏng sang chặt, cắt thô rồi cắt tinh |
| Bàn ren hai nửa (lắp khung) | Hai mảnh rời lắp trong khung có vít chỉnh, hành trình chỉnh rộng | Xưởng cắt nhiều cỡ, cần chỉnh sâu và cắt lại nhiều lần |
| Bàn ren lục giác (nắn ren) | Dạng đai ốc lục giác, vặn bằng cờ lê, ít rãnh thoát phoi | Nắn lại ren ngoài bị chờn, bị bẹp; sửa ren tại hiện trường |
Tay quay bàn ren là khung tròn giữ bàn ren, có hai tay cầm dài để tạo mô men và thường có ba vít: hai vít định tâm ép vào mặt bàn ren, một vít giữa tì vào rãnh xẻ để chỉnh đường kính cắt. Chọn tay quay đúng đường kính ngoài và đúng bề dày của bàn ren.
Chuẩn bị trước khi cắt ren
Phần lớn lỗi ren ngoài đến từ khâu chuẩn bị, không phải lúc cắt.
- Đường kính phôi phải nhỏ hơn đường kính danh nghĩa một chút, khoảng d − 0,1×P đến d − 0,14×P (P là bước ren). Phôi to quá thì ren chặt, bàn ren nặng tay và dễ mẻ răng; nhỏ quá thì đỉnh ren cụt, ren yếu và lỏng.
- Vát mép đầu phôi một góc khoảng 45°, sâu tới gần chân ren, dài chừng một bước ren. Mép vát giúp bàn ren tự định tâm và ăn ren thẳng ở vài vòng đầu.
- Kẹp phôi thật chắc trên ê tô, để phần nhô ra ngắn nhất có thể, trục thẳng đứng để dễ căn vuông góc.
- Bôi trơn đúng vật liệu: thép dùng dầu cắt ren, inox dùng dầu cắt ren loại đặc, nhôm dùng dầu hỏa hoặc cồn, gang thì cắt khô. Xem thêm chọn dung dịch bôi trơn khi taro.
| Ren | Bước ren P (mm) | Đường kính phôi nên tiện (mm) |
|---|---|---|
| M3 | 0,5 | 2,90 – 2,95 |
| M4 | 0,7 | 3,90 – 3,95 |
| M5 | 0,8 | 4,85 – 4,90 |
| M6 | 1,0 | 5,85 – 5,90 |
| M8 | 1,25 | 7,80 – 7,90 |
| M10 | 1,5 | 9,75 – 9,85 |
| M12 | 1,75 | 11,75 – 11,85 |
Với ren mét bước tiêu chuẩn, lấy nhanh bằng cách trừ khoảng 0,1–0,15 mm so với đường kính danh nghĩa. Nếu bàn ren cắt ra ren quá chặt, giảm thêm đường kính phôi 0,03–0,05 mm rồi thử lại.
Cách sử dụng bàn ren theo sáu bước
- Lắp bàn ren vào tay quay đúng chiềuĐặt bàn ren vào khung sao cho mặt có khắc số và tên hãng quay về phía phôi — đó là mặt có miệng ren côn dẫn hướng rộng hơn. Siết hai vít định tâm, đưa vít giữa lọt đúng vào rãnh xẻ.
- Đặt bàn ren vuông góc với phôiÁp mặt bàn ren lên đầu phôi đã vát, giữ hai tay cầm ngang bằng nhau. Bàn ren phải đồng trục với phôi, không nghiêng.
- Ấn nhẹ và xoay thuận 1–2 vòng để ăn renVừa xoay theo chiều cắt vừa ép dọc trục cho răng bàn ren cắn vào phôi. Khi bàn ren đã bám ren thì thôi ép, để nó tự kéo vào theo bước ren.
- Kiểm tra vuông góc sau 2 vòng đầuNhìn khe giữa mặt bàn ren và vai phôi từ hai hướng vuông nhau. Nếu thấy hở một bên, tháo ra làm lại từ đầu; đừng cố nắn khi bàn ren đang cắt vì sẽ làm ren côn hoặc gãy răng.
- Xoay tới 1 vòng, lùi lại 1/2 vòng để bẻ phoiLặp lại nhịp này đến hết đoạn ren cần cắt, tra dầu liên tục. Với ren dài, thỉnh thoảng tháo hẳn bàn ren ra, làm sạch phoi rồi vặn vào lại.
- Tháo bàn ren bằng cách xoay ngượcXoay ngược chiều để bàn ren nhả ra, không nhấc ngang. Lau sạch phoi, thử lắp với một đai ốc chuẩn để kiểm ren.
Chỉnh bàn ren xẻ rãnh cho ren đạt dung sai
Bàn ren tròn xẻ rãnh cắt được ren từ lỏng đến chặt nhờ ba vít trên tay quay tác động vào rãnh xẻ.
- Vặn vít giữa (nằm trên rãnh xẻ) làm bàn ren bung rộng ra → đường kính cắt lớn hơn → ren nông và lỏng hơn. Dùng cho lần cắt thô đầu tiên.
- Vặn hai vít bên làm bàn ren khép lại → đường kính cắt nhỏ hơn → ren sâu và chặt hơn. Dùng cho lần cắt tinh.
Quy trình: cắt lần đầu với bàn ren nới rộng, thử một đai ốc chuẩn. Nếu đai ốc còn rơ, khép bàn ren lại một chút rồi cắt lại chính đoạn ren đó. Lặp đến khi đai ốc vặn trơn suốt chiều dài mà không lắc. Bàn ren tròn liền không chỉnh được — ren ra chặt hay lỏng là do đường kính phôi hoặc do bàn ren đã mòn.
Lỗi thường gặp khi dùng bàn ren
- Ren bị côn hoặc lệch trục: do bắt đầu không vuông góc hoặc ép lệch một tay. Khắc phục: vát mép chuẩn, ép đều hai tay, chỉnh vuông trong 2 vòng đầu, sai thì làm lại.
- Ren bị tuôn, mất đỉnh, mẻ răng: phôi to quá, thiếu dầu, xoay một chiều không lùi bẻ phoi, hoặc bàn ren đã cùn. Kiểm lại đường kính phôi và thay bàn ren nếu răng đã mòn.
- Bàn ren kẹt cứng giữa chừng: phoi dồn trong rãnh. Lùi ra, thổi sạch phoi, tra thêm dầu; ren dài thì tháo hẳn bàn ren ra làm sạch rồi vào lại.
- Lắp ngược bàn ren: mặt dẫn hướng quay ra ngoài khiến vài vòng ren đầu không đủ chiều cao và không cắt được sát vai trục. Luôn để mặt khắc số quay về phía phôi.
Bàn ren và taro khác nhau thế nào
Taro cắt ren trong — ren nằm trong lỗ đã khoan để bắt bulông vào. Bàn ren cắt ren ngoài — ren trên mặt ngoài của trục, tạo ra phần giống thân bulông. Khi một mối ghép cần cả hai, taro và bàn ren phải cùng hệ ren và cùng bước ren thì hai chi tiết mới lắp khớp. Thao tác thì giống nhau: vào thẳng vài vòng đầu, xoay tới lùi để bẻ phoi, bôi trơn liên tục.
Bảo quản bàn ren
Sau khi dùng, lau sạch phoi trong các rãnh, tra một lớp dầu mỏng chống gỉ, cất nơi khô và tránh va đập làm mẻ răng. Bàn ren mòn có dấu hiệu cắt nặng tay, ren ra xù xì và đỉnh ren rách — khi đó nên thay mới. Xem thêm bảo quản taro và mũi khoan tránh gỉ sét.
Tóm tắt nhanh
- Bàn ren cắt ren ngoài trên trục; lắp vào tay quay rồi xoay quanh phôi.
- Tiện phôi nhỏ hơn đường kính danh nghĩa khoảng 0,1–0,15 mm và vát mép 45° đầu phôi.
- Lắp mặt khắc số quay về phía phôi; căn vuông góc trong 2 vòng đầu.
- Xoay tới 1 vòng, lùi 1/2 vòng để bẻ phoi; tra dầu liên tục.
- Bàn ren xẻ rãnh chỉnh được ren từ lỏng sang chặt; bàn ren liền thì không.
