Trên bao bì taro và mũi khoan thường thấy các ký hiệu HSS, HSS-E, HSS-Co hoặc Carbide — nhưng không phải ai cũng hiểu rõ sự khác biệt thực sự nằm ở đâu, và vì sao giá của ba loại này lại chênh lệch nhiều đến vậy. Ba vật liệu này khác nhau ở ba yếu tố quyết định lẫn nhau: độ cứng, khả năng chịu nhiệt và độ dẻo dai — và không có loại nào đạt điểm tối đa ở cả ba cùng lúc.
HSS-E là gì? HSS-E là thép gió được bổ sung khoảng 5–8% coban vào thành phần hợp kim, nên còn được ghi là HSS-Co hoặc gọi là thép gió coban. Chữ "E" và chữ "Co" trên bao bì cùng chỉ một loại vật liệu.
Khác biệt cốt lõi: lượng coban giúp HSS-E giữ được độ cứng ở nhiệt độ cao tốt hơn HSS thường, nên bền hơn khi gia công vật liệu sinh nhiệt nhiều như inox và thép hợp kim. Đổi lại, HSS-E đắt hơn HSS khoảng 30–60%.

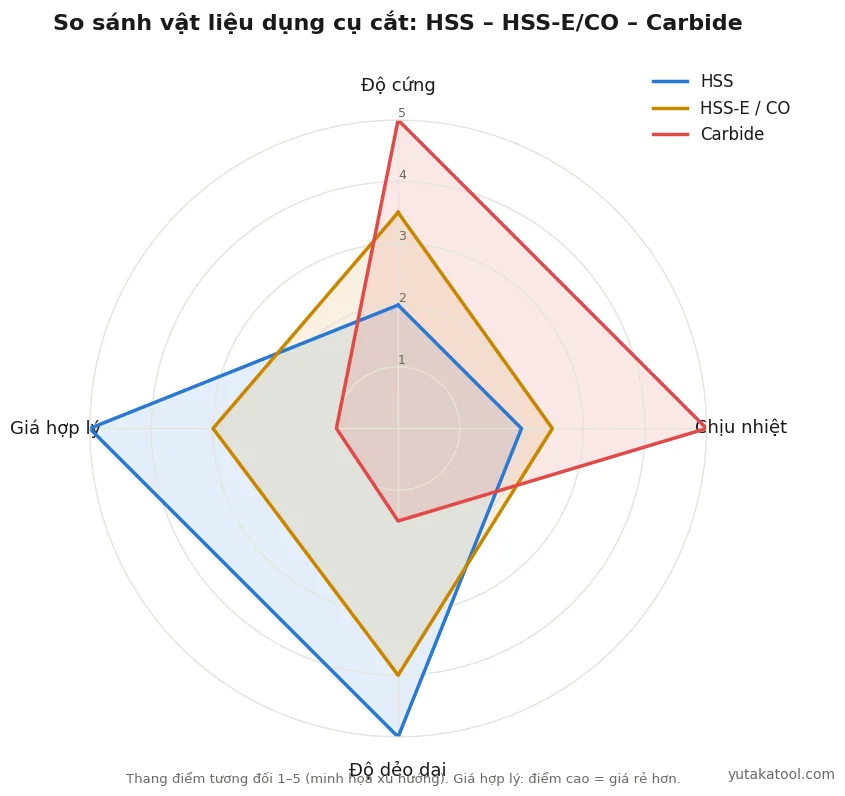

Ba yếu tố quyết định khi chọn vật liệu dụng cụ cắt
Trước khi so sánh từng loại, cần hiểu rằng độ cứng, khả năng chịu nhiệt và độ dẻo dai luôn đánh đổi lẫn nhau. Vật liệu càng cứng và chịu nhiệt tốt thì thường càng giòn, dễ mẻ hoặc gãy khi gặp rung động; vật liệu càng dẻo dai, chịu va đập tốt thì độ cứng và khả năng chịu nhiệt lại thấp hơn. Không có vật liệu nào "tốt nhất" tuyệt đối — chỉ có vật liệu phù hợp nhất với vật liệu gia công và điều kiện máy móc thực tế.
HSS — thép gió, vật liệu phổ biến nhất
HSS là thép hợp kim cao cấp, thành phần gồm crôm, vonfram, molypden và vanadi. Đây là vật liệu nền cho phần lớn taro và mũi khoan đa dụng trên thị trường vì có sự cân bằng tốt giữa giá thành và hiệu quả sử dụng.
HSS
- Độ cứng trung bình
- Chịu nhiệt đến khoảng 600°C
- Độ dẻo dai tốt nhất trong 3 loại
- Giá thấp nhất
HSS-E / HSS-Co
- Độ cứng cao hơn HSS
- Chịu nhiệt đến khoảng 650°C
- Độ dẻo dai khá tốt
- Giá cao hơn HSS 30–60%
Carbide
- Độ cứng cao nhất
- Chịu nhiệt 800–1000°C
- Độ dẻo dai kém nhất, giòn
- Giá cao nhất
Độ dẻo dai cao khiến HSS chịu được rung động và va đập tốt, ít bị mẻ hay gãy giòn — phù hợp với thép phổ thông, gang, nhôm, đồng, và đặc biệt phù hợp khi gia công bằng tay hoặc trên máy không có độ cứng vững cao.
HSS-E / HSS-Co — thép gió thêm coban
HSS-E, thường ghi là HSS-Co trên bao bì, vẫn là nền thép gió nhưng được bổ sung thêm 5–8% coban vào thành phần hợp kim. Đây chính là điểm khác biệt cốt lõi tạo nên tên gọi "cobalt" quen thuộc.
Lượng coban thêm vào giúp vật liệu giữ được độ cứng tốt hơn ở nhiệt độ cao so với HSS thường — đây là lợi ích quan trọng nhất, vì phần lớn dụng cụ cắt bị mòn nhanh không phải do thiếu độ cứng ở nhiệt độ phòng, mà do mất độ cứng khi nhiệt độ tại lưỡi cắt tăng lên trong lúc gia công. Nhiệt độ này phụ thuộc trực tiếp vào tốc độ cắt Vc chọn theo vật liệu, nên chọn đúng vật liệu dao và đúng tốc độ cắt luôn phải đi cùng nhau. HSS-Co vẫn giữ được độ dẻo dai khá tốt, không giòn như carbide, nên vẫn là lựa chọn an toàn hơn cho các máy không tuyệt đối cứng vững.
HSS-Co phù hợp nhất với các vật liệu sinh nhiệt nhiều khi cắt: inox (SUS304, SUS316), thép hợp kim, hoặc thép đã qua xử lý nhiệt nhẹ.
Mã thép gió M2, M35, M42 trên catalogue nghĩa là gì
Trên catalogue của các hãng, thép gió không ghi chung chung là HSS hay HSS-Co mà ghi theo mã vật liệu cụ thể. Ba mã thường gặp nhất là M2 (HSS thường, không coban), M35 (HSS-Co khoảng 5% coban) và M42 (HSS-Co khoảng 8% coban) — lượng coban tăng dần thì khả năng giữ độ cứng ở nhiệt độ cao càng tốt, nhưng cũng giòn và đắt hơn.
Khi thấy ghi HSS-Co trên bao bì mà không rõ mức coban, thường đó là M35 — dòng phổ biến nhất cho inox và thép hợp kim. Chi tiết cách phân biệt từng mã và chọn đúng theo vật liệu, xem bài M2, M35, M42 là gì? Phân biệt mã thép gió và cách chọn.
Bảng tra các cấp thép gió thường gặp
| Cấp | Ký hiệu trên bao bì | Lượng coban | Độ cứng tham khảo | Vật liệu phù hợp |
|---|---|---|---|---|
| M2 | HSS | Không có | 62–64 HRC | Thép phổ thông, nhôm, đồng, gang |
| M35 | HSS-E / HSS-Co | Khoảng 5% | 64–66 HRC | Inox SUS304, SUS316, thép hợp kim |
| M42 | HSS-E / HSS-Co 8% | Khoảng 8% | 66–68 HRC | Thép hợp kim cứng, vật liệu khó cắt |
| PM-HSS | HSS-PM / Powder HSS | Tùy dòng | 66–69 HRC | Vật liệu khó cắt khi máy chưa đủ cứng vững |
Càng lên cấp cao thì độ cứng và khả năng giữ độ cứng ở nhiệt độ cao càng tốt, nhưng vật liệu cũng giòn hơn và giá cao hơn. Chọn cấp cao hơn mức cần thiết không giúp tăng tuổi thọ mà thường làm tăng rủi ro mẻ lưỡi — đặc biệt khi máy không cứng vững hoặc thao tác dễ rung.
PM-HSS — thép gió luyện kim bột, dòng cao cấp
Ngoài thép gió nấu chảy thông thường, còn có PM-HSS — thép gió chế tạo bằng phương pháp luyện kim bột. Thay vì đúc rồi cán, vật liệu được tạo từ bột kim loại ép và thiêu kết, cho tổ chức hạt mịn và đồng đều hơn hẳn. Kết quả là dụng cụ vừa cứng vừa dẻo dai hơn so với thép gió thường cùng thành phần, giảm rõ hiện tượng mẻ lưỡi.
PM-HSS nằm giữa HSS-Co và carbide về cả hiệu năng lẫn giá thành: bền hơn HSS-Co, không giòn như carbide, nhưng giá cao hơn thép gió thường đáng kể. Dòng này thường dùng cho taro và mũi khoan gia công vật liệu khó cắt, hoặc nơi cần tuổi thọ dụng cụ ổn định mà điều kiện máy chưa đủ cứng vững để chạy carbide.
Carbide — hợp kim cứng, khác hẳn về bản chất
Carbide (hợp kim vonfram carbide) không phải là thép mà là vật liệu thiêu kết từ bột vonfram carbide với chất kết dính coban — khác hoàn toàn về bản chất so với HSS và HSS-Co. Chính vì vậy carbide có độ cứng vượt trội và khả năng chịu nhiệt lên tới 800–1000°C, gần như không mất độ cứng ở tốc độ cắt cao.
Grade carbide khác nhau ở đâu — độ hạt và lượng coban kết dính
Carbide không phải chỉ có một loại. Hai yếu tố quyết định đặc tính của một grade carbide là độ mịn của hạt vonfram carbide và tỷ lệ coban làm chất kết dính. Hạt càng mịn thì lưỡi cắt càng sắc và cứng; lượng coban càng nhiều thì vật liệu càng dẻo dai, chịu va đập tốt hơn nhưng độ cứng giảm.
Vì vậy grade carbide cho gia công tinh, tốc độ cao thường có hạt siêu mịn và ít coban để đạt độ cứng tối đa; còn grade cho gia công thô hoặc điều kiện dễ rung sẽ tăng lượng coban để bớt giòn. Đây là lý do hai mũi khoan carbide nhìn giống nhau nhưng độ bền thực tế có thể chênh nhau nhiều — phụ thuộc grade được chọn có đúng với vật liệu và điều kiện gia công hay không.
| Nhóm grade | Độ hạt | Lượng coban kết dính | Thiên về | Dùng khi |
|---|---|---|---|---|
| Hạt siêu mịn, ít coban | Siêu mịn | Thấp | Độ cứng, giữ lưỡi sắc | Gia công tinh, tốc độ cao, máy cứng vững |
| Hạt mịn, coban trung bình | Mịn | Trung bình | Cân bằng | Gia công đa dụng trên CNC |
| Hạt thô, nhiều coban | Thô | Cao | Độ dẻo dai, chịu va đập | Gia công thô, điều kiện dễ rung, cắt gián đoạn |
Trên catalogue, mỗi hãng đặt tên grade theo hệ riêng nên không quy đổi trực tiếp giữa các hãng được. Khi thay thế dụng cụ carbide của hãng khác, cần đối chiếu theo vật liệu gia công và điều kiện cắt thay vì theo tên grade.

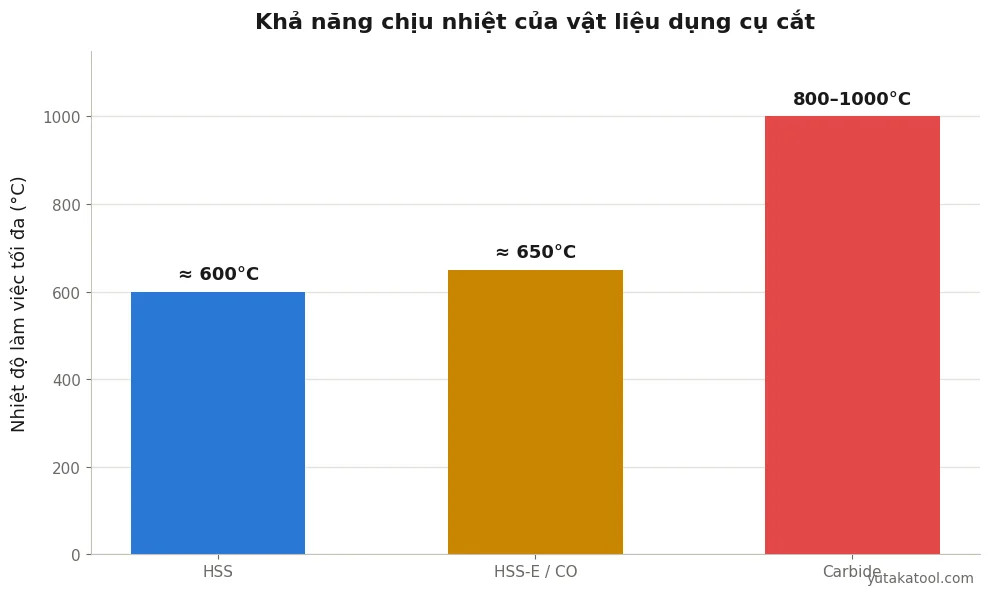

Bảng so sánh nhanh
| Tiêu chí | HSS | HSS-E (Cobalt) | Carbide |
|---|---|---|---|
| Độ cứng | Trung bình | Cao hơn HSS | Cao nhất |
| Chịu nhiệt | ~600°C | ~650°C | 800–1000°C |
| Độ dẻo dai | Tốt nhất | Khá tốt | Giòn, dễ gãy |
| Giá thành | Thấp | Trung bình (cao hơn HSS 30–60%) | Cao |
| Tốc độ cắt cho phép | Thấp | Trung bình | Cao |
| Yêu cầu độ cứng vững của máy | Không bắt buộc | Nên có | Bắt buộc |
Cách chọn nhanh theo nhu cầu thực tế
- Thép phổ thông, nhôm, gang, gia công thủ công hoặc máy phổ thông: chọn HSS — cân bằng tốt nhất giữa chi phí và độ bền, ít rủi ro gãy do rung động.
- Inox, thép hợp kim, vật liệu sinh nhiệt nhiều khi cắt: chọn HSS-E / HSS-Co — giữ độ cứng tốt hơn ở nhiệt độ cao, giảm mòn nhanh so với HSS thường.
- Sản xuất hàng loạt tốc độ cao trên máy CNC cứng vững, vật liệu cứng: cân nhắc carbide — nhưng chỉ khi máy và setup thực sự ổn định, đồng tâm tốt; nếu không, carbide dễ vỡ và tốn kém hơn nhiều so với lợi ích mang lại.
Bên cạnh vật liệu nền, lớp phủ bề mặt như TiN, TiCN, TiAlN cũng ảnh hưởng lớn đến tuổi thọ và khả năng chịu nhiệt của dụng cụ. Để chọn dụng cụ sát với từng loại phôi, xem thêm cách chọn taro và mũi khoan theo vật liệu gia công.
Chọn đúng vật liệu dụng cụ cắt không phải lúc nào cũng đồng nghĩa với việc chọn loại đắt tiền nhất. Carbide vượt trội về tốc độ và độ cứng nhưng đòi hỏi điều kiện gia công lý tưởng; trong khi đó HSS và HSS-Co vẫn là lựa chọn hợp lý và an toàn hơn cho phần lớn xưởng cơ khí vừa và nhỏ tại Việt Nam.
Câu hỏi thường gặp
HSS-E và HSS-Co có phải là một?
Đúng, HSS-E và HSS-Co chỉ cùng một loại vật liệu: thép gió được bổ sung khoảng 5–8% coban. Ký hiệu HSS-E và HSS-Co được các hãng dùng thay thế nhau trên bao bì, đều chỉ dòng thép gió pha coban có khả năng giữ độ cứng tốt hơn ở nhiệt độ cao so với HSS thường.
HSS-E là gì?
HSS-E là thép gió (HSS) được thêm coban vào thành phần hợp kim, thường ghi là HSS-Co hoặc gọi là thép gió coban. Lượng coban giúp dụng cụ giữ độ cứng ở nhiệt độ cao, nên HSS-E phù hợp gia công inox, thép hợp kim và các vật liệu sinh nhiệt nhiều khi cắt.
Carbide và hợp kim cứng có khác nhau không?
Carbide và hợp kim cứng là cùng một vật liệu — vonfram carbide thiêu kết với chất kết dính coban. Đây không phải là thép mà là vật liệu thiêu kết, có độ cứng và khả năng chịu nhiệt cao nhất trong ba loại, nhưng giòn và dễ mẻ nếu gặp rung động.
Khi nào nên dùng carbide thay cho HSS?
Nên dùng carbide khi gia công hàng loạt tốc độ cao trên máy CNC cứng vững, đồng tâm tốt, hoặc khi cắt vật liệu cứng như thép tôi. Với máy khoan tay, máy không cứng vững hoặc thao tác dễ rung lắc, HSS hoặc HSS-Co an toàn hơn vì carbide dễ gãy trong điều kiện đó dù giá cao hơn nhiều lần.
Taro inox nên chọn HSS hay HSS-Co?
Với inox như SUS304, SUS316 — vật liệu sinh nhiệt nhiều và dễ làm cứng bề mặt khi cắt — nên ưu tiên HSS-Co (HSS-E). Khả năng giữ độ cứng ở nhiệt độ cao của coban giúp giảm mòn nhanh so với HSS thường, cho tuổi thọ dụng cụ tốt hơn khi gia công inox.
HSS có mấy cấp?
Thép gió HSS có nhiều cấp, ba cấp thường gặp nhất trên taro và mũi khoan là M2, M35 và M42, phân biệt theo lượng coban tăng dần từ không có, khoảng 5% đến khoảng 8%. Ngoài ra còn có PM-HSS chế tạo bằng luyện kim bột, nằm giữa HSS-Co và carbide về hiệu năng. Cấp càng cao thì càng cứng và chịu nhiệt tốt hơn nhưng cũng giòn và đắt hơn.
Mũi khoan HSS-E dùng cho vật liệu gì?
Mũi khoan HSS-E phù hợp nhất với các vật liệu sinh nhiệt nhiều khi cắt như inox SUS304, SUS316, thép hợp kim và thép đã qua xử lý nhiệt nhẹ. Với thép phổ thông, nhôm, đồng hay gang thì HSS thường đã đủ, dùng HSS-E không mang lại lợi ích tương xứng với chênh lệch giá 30 đến 60%.
M2, M35, M42 khác nhau thế nào?
M2, M35 và M42 là ba mã thép gió theo lượng coban tăng dần. M2 là HSS thường không có coban, dùng cho thép phổ thông, nhôm, gang. M35 là HSS-Co khoảng 5% coban, dòng phổ biến nhất cho inox và thép hợp kim. M42 là HSS-Co khoảng 8% coban, độ cứng và chịu nhiệt cao nhất trong nhóm thép gió, dùng cho vật liệu khó cắt nhưng giòn hơn M35.
PM-HSS là gì?
PM-HSS là thép gió chế tạo bằng phương pháp luyện kim bột, tạo từ bột kim loại ép và thiêu kết thay vì đúc cán như thép gió thường. Tổ chức hạt mịn và đồng đều hơn giúp dụng cụ vừa cứng vừa dẻo dai hơn, giảm mẻ lưỡi. PM-HSS nằm giữa HSS-Co và carbide về hiệu năng và giá thành, phù hợp gia công vật liệu khó cắt khi máy chưa đủ cứng vững để chạy carbide.
Bài viết liên quan
Chọn nền dụng cụ mới là bước đầu; để dụng cụ bền và cắt tốt còn phải chọn đúng lớp phủ và chế độ cắt. Tham khảo thêm:
Chưa chắc nên chọn HSS, HSS-Co hay Carbide?
Gửi vật liệu gia công và loại máy đang dùng, đội ngũ Yutaka sẽ tư vấn đúng dòng taro, mũi khoan phù hợp và báo giá nhanh nhất.
