Ren côn có mặt ở khắp các mối nối đường ống dẫn dầu, khí, nước, nhưng nhiều người vẫn lúng túng khi phân biệt nó với ren thẳng, và khó hơn nữa là phân biệt giữa các hệ ren côn với nhau. Bài viết này giải thích bản chất ren côn, vì sao nó tự làm kín, và điểm khác biệt cốt lõi giữa ren côn hệ mét và hệ inch để bạn chọn đúng dụng cụ.
Ren côn là gì?
Ren côn là loại ren có đường kính thay đổi dần dọc theo trục. Thay vì thân ren thẳng đều như ren thường, thân ren côn thuôn nhỏ về một đầu, giống hình nón cụt. Chính đặc điểm này tạo nên công dụng riêng của nó.
Khi vặn hai chi tiết ren côn vào nhau, do đường kính thay đổi dần, chúng càng siết càng chặt và ép khít vào nhau. Mối ren tự chèn kín tại chỗ tiếp xúc, nên ren côn có khả năng tự làm kín. Đây là lý do ren côn được dùng cho các mối nối đường ống cần kín, ngăn rò rỉ dầu, khí hay nước.

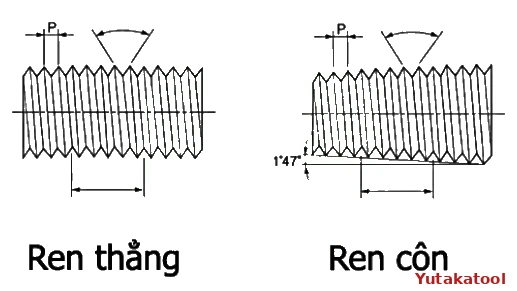

Ren côn khác ren thẳng thế nào?
Đây là phân biệt nền tảng cần nắm trước khi bàn tới hệ mét hay inch.
- Ren thẳng (còn gọi ren song song) có đường kính không đổi suốt chiều dài. Bắt vào nhau trơn đều, chủ yếu để liên kết cơ khí. Muốn kín phải dùng thêm gioăng hoặc vòng đệm ở mặt tì.
- Ren côn có đường kính thuôn dần. Khi siết sẽ tự chèn khít và làm kín ngay tại mối ren, thường kèm băng tan hoặc keo làm kín để tăng độ kín.
Nói ngắn gọn: cần lắp ghép thông thường thì dùng ren thẳng, cần mối nối kín thì dùng ren côn.
Độ côn: con số đặc trưng của ren côn
Độ côn cho biết thân ren thuôn nhỏ nhanh hay chậm, tức đường kính giảm bao nhiêu trên một đơn vị chiều dài dọc trục. Ren côn ống tiêu chuẩn phổ biến có độ côn 1/16, nghĩa là đi dọc trục 16 phần thì đường kính thay đổi 1 phần tương ứng.
Độ côn 1/16 này là giá trị chung cho hầu hết các hệ ren côn ống thông dụng, bất kể hệ mét hay inch. Nhờ độ côn đều nhau, các hệ ren côn có cùng logic siết chặt dần, chỉ khác nhau ở kích thước và góc đỉnh ren.
Phân biệt ren côn hệ mét và hệ inch
Trong thực tế công nghiệp, phần lớn ren côn bạn gặp là theo hệ inch, với các ký hiệu quen thuộc như R, Rc, PT, NPT, và ghi cỡ theo inch. Ren côn thuần theo hệ mét ít phổ biến hơn nhiều trong ngành ống.

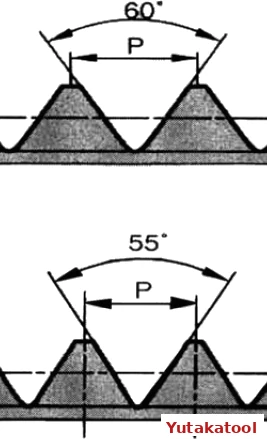

Điểm khác biệt quan trọng nhất khi phân biệt các hệ ren côn không nằm ở đơn vị đo, mà ở góc đỉnh ren:
| Hệ ren côn | Ký hiệu | Góc đỉnh ren | Nguồn gốc |
|---|---|---|---|
| Ren ống côn Anh, Nhật | R, Rc, PT | 55° | Tiêu chuẩn Anh (BSPT) và Nhật (JIS) |
| Ren ống côn Mỹ | NPT | 60° | Tiêu chuẩn Mỹ (ANSI) |
Hai loại này nhìn rất giống nhau nhưng góc đỉnh ren khác nhau (55° so với 60°), nên không lắp lẫn được. Lắp nhầm NPT với PT là lỗi kinh điển gây rò rỉ mối nối. Vì cùng độ côn 1/16, chúng vặn vào nhau được vài vòng đầu rồi mới cập kênh, khiến nhiều người tưởng đã khớp.
Cách nhận biết một chi tiết là ren côn
Có ba cách nhanh:
- Nhìn đường bao: nhìn ngang vào thân ren, nếu đường bao ngoài không song song mà thuôn nhỏ dần về một đầu thì là ren côn.
- Áp cạnh thẳng: đặt một cạnh thẳng như lưỡi thước lên đỉnh ren. Ren côn để lộ khe hở tăng dần, ren thẳng áp sát đều.
- Đọc ký hiệu: trên bản vẽ, các ký hiệu R, Rc, PT, NPT là ren côn; còn G, PF là ren thẳng.
Taro ren côn khác gì taro thường
Để tạo ren côn phải dùng taro ren côn chuyên dụng, không dùng taro thẳng được. Khác biệt chính:
- Phần cắt thuôn theo độ côn: taro ren côn có toàn bộ chiều dài răng thuôn đúng theo độ côn của ren, nên gần như mọi răng đều tham gia cắt, không chỉ vài răng đầu như taro thẳng.
- Nặng tay hơn: vì nhiều răng cắt cùng lúc, taro ren côn cần lực vặn lớn hơn và bôi trơn tốt để tránh kẹt.
- Theo từng hệ và cỡ: taro ren côn được chế tạo riêng cho từng tiêu chuẩn ren côn. Phải chọn đúng hệ ren côn ghi trên bản vẽ trước khi đặt, vì đây là hàng chuyên dụng.
Tóm tắt nhanh
- Ren côn có đường kính thuôn nhỏ dần, tự làm kín khi siết; ren thẳng đường kính đều, dùng để lắp ghép.
- Độ côn ống tiêu chuẩn phổ biến là 1/16, chung cho các hệ ren côn thông dụng.
- Ren côn công nghiệp phần lớn theo hệ inch (R, Rc, PT, NPT).
- Khác biệt then chốt giữa các hệ là góc đỉnh ren: 55° cho R, Rc, PT và 60° cho NPT; không lắp lẫn được.
- Tạo ren côn cần taro ren côn chuyên dụng, chọn đúng hệ và cỡ trên bản vẽ.
